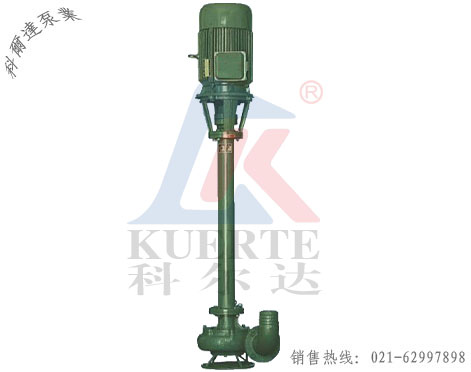

NL系列长轴液下泥浆泵

NL系列长轴液下泥浆泵
  • 扫码手机浏览

产品概述:
 NL型泥浆泵系单级单吸液下离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

型号意义:
NL 50 A – 12
NL-----泥浆泵
50------出口径
A------采用机械密封
12-----额定扬程m

 应用范围:
1、NL型多用泥浆泵,使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。
2、泥浆泵与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,以下工程。
3、养鱼用作带水清塘、鱼池增氧等。

型号规格参数:
型号 流量
m3/h
扬程
m
效率
%
转速
r/min
功率
kw
液下长度
mm
NL50-8
NL50A-8
20-30 7-9 42 1450 1.5 0.5-3
也可定做其他尺寸
NL50-12
NL50A-12
25-38 12-14 41 1450 3
NL50-24
NL50A-24
25-38 20-24 41 1450 5.5
NL65-14
NL65A-16
50-60 10-13 42 1450 5.5
NL65-25
NL65A-25
50-60 20-25 42 1450 11
NL76-9
NL76A-9
50-70 9-10 42 1450 3
NL76-16
NL76A-16
50-70 14-16 42 1450 5.5
NL76-20
NL76A-20
50-70 18-20 42 1450 7.5
NL80-12
NL80A-12
80-120 11-13 56 1450 7.5
NL80-25
NL80A-25
80-100 20-25 56 1450 11
NL100-10
NL100A-10
80-100 8-10 61 1450 7.5
NL100-16
NL100A-16
80-100 15-17 61 1450 15
NL150-12
NL150A-12
100-150 11-13 66 1450 18.5
NL150-16
NL150A-16
120-180 15-20 68 1450 22
